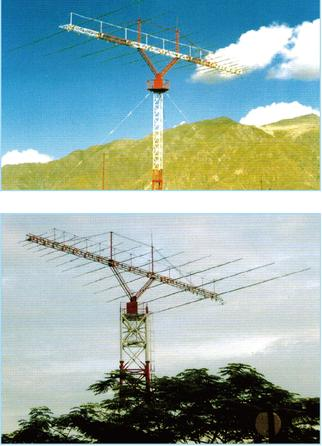

本系列天线功率容量大、频带宽、辐射仰角低，适用于短波远距离通信。天线面包括硬结构与软结构两种形式，转动系统由计算机控制，可以根据用户需要转到任意方向。支撑塔可根据场地情况采用拉线塔或自立塔。
支撑塔采用自立塔时，占地面积8mx8m。采用拉线塔时，三方拉线最大地锚半径为22m。
性能指标：
频率范围（MHz） | 6~26 |
电压驻波比 | ≤2.5 |
增益（dBi） | ≥8-10 |

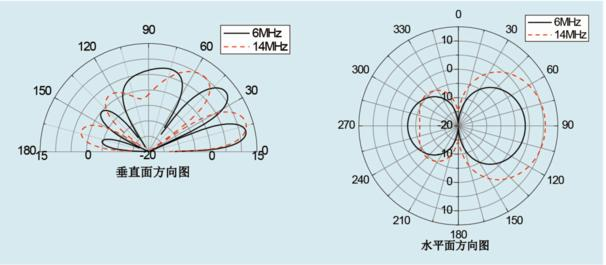

方向性 | 辐射仰角10°-30°左右， 水平面半功率角约70° |
极化方式 | 水平极化 |
功率（kW） | 10（或根据用户要求） |
尺寸(m) | 27×27以内 |
架设高架(m) | 最高端25 |
抗风能力 | 28m/s正常工作，36.9m/s不被破坏 |
